السلام عليكم ورحمه الله وبركاته

اولا / دائرة الشبكة فى الهاتف المحمول

1- قبل أن نبدأ يجب أن نعرف مصطلحات هامة في دائرة الشبكة لتكون على معرفة تامة قبل التعامل مع أعطال الشبكة في الهاتف المحمول والمصطلحات وهي :

– إستقبال RX

– إرسال TX

– إستقبال وإرسال TRX

2- مكونات دائرة الشبكة في الهاتف المحمول

– هوائي antenna وهو يعمل على إلتقاط جميع الإشارات اللاسلكية.

– كاركت الشبكة وهو يعتبر نقطة إتصال بين الهوائي ومفتاح الهوائي.

– مفتاح الهوائي antenna switch وهو يعمل على تحديد وإدخال الإشارة الخاصة بالهاتف المحمول.

– فلتر 900 هو يعمل على تنقية الإشارة.

– أيسي RF يعمل على تكبير الإشارة أي سي الشبكة وهو يعمل على تحميل الإشارة وفصل التحميل عند الاستقبال.

3- إصلاح عطل الشبكة في الهاتف المحمول

– قبل القيام بأي عملية إصلاح لهاتف فاصل شبكة يجب التأكد من سلامة الرقم التسلسلي والبيسباند أي إصدار النطاق الأساسي وذلك عن طريق إدخال الرمز التالي #06#* أو من خلال الضبط وإختيار خانة “حول الهاتف”, كما يجب التأكد من سلامة ملف السيرت عن طريق الرمز *#001# ، فإن كان العطل في اي مما سبق يكون العطل سوفت وير ولا حاجة لتفكيك الهاتف.

– بعد التأكد من سلامة كل ما سبق يكون العطل هارد وير حيث نقوم بعمل بحث يدوي على الهاتف وعند ظهور شبكات بعد عملية البحث اليدوي يكون العطل في دائرة الإرسال TX لأن دائرة الإستقبال تعمل ويكون العطل في PF ويجب تغييره.

– أما عند عمل البحث اليدوي ولم تظهر الشبكات يكون العطل في دائرة الاستقبال RX ويكون العطل في الهوائي antenna فيجب التأكد من ملامستها لبوردة الهاتف.

– الأنتنة سويتش antenna switch فيجب تغييرها.

– كاركت الشبكة ويتم عمل قفلة له أو تغييره.

– أيسي الشبكة RF يتم التسخين عليه أو تغييره.

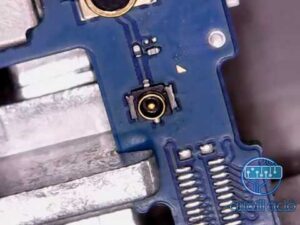

*في الصورة أسفله سوكت الهوائي مع سلك التوصيل بين النصف العلوي والسفلي لبوردة الهاتف

دائرة الصوت في الهاتف المحمول مكوناتها وكيفية الإصلاح

– تتكون دائرة الصوت من :

– سماعة

– جرس

– مايك

– هاند فري (سماعات خارجية)

– وكل من هذه المكونات لها أطراف متصلة ب أيسي IC الصوت بمسار على البوردة يتكون من ملفات على التوالي ومكثفات على التوازي مع الأرضي.

– طرق قياس المكونات المتصلة بدائرة الصوت بالأفوميتر على وضع الجرس.

– الجرس يعطي صوت (عند فصله عن البورد) أو قراءة.

– المايك العادي يعطي قراءة من إتجاه واحد.

– المايك الديجيتال إن كان يحتوي على 3 أو 4 أو 5 أطراف يكون القياس طرف فولت وهو لايعطي قراءة على الأفوميتر وطرف داتا يعطي قراءة على الأفوميتر وباقي الأطراف سالب تعطي صوت.

– طرق قياس أطراف المكونات على البوردة المتصلة ب أيسي IC الصوت بالأفوميتر على وضع الجرس.

– طرفي الجرس يعطي قراءة من الطرفين.

– طرفي المايك العادي يعطي قراءة من الطرفين أو يعطي قراءة من طرف وصوت من الطرف الآخر.

– طرفي المايك الديجيتال إن كان المايك مكون من 3 أو 4 أو 5 أطراف يكون القياس طرف فولت وهو لايعطي قراءة على الأفوميتر وطرف داتا يعطي قراءة على الأفوميتر وباقي الأطراف سالب تعطي صوت.

– طريقة قياس المايك الديجيتال

– يتم قياس المايك الديجيتال بالأفوميتر على وضع 200 أوم بحيث يوضع طرف الأفوميتر الموجب على أرضي المايك ويوضع طرف الأفوميتر السالب على طرف الداتا.

– يعطي من 60 : 80 أوم وطرف المايك الآخر وهو الفولت لا يعطي شي أي مهمل.

*معلومات هامة

–عطل الهاند فري

يتم قياس مسار سوكت الهاند فري وبه فلتر ومكثف وبعد ذلك يتم تغيير أيسي الصوت.

–السماعة

يتم معرفة صلاحيتها بالمكالمة.

–المايك

يتم معرفة صلاحيته بالمكالمة

الى هنا نكون قد قمنا بشرح بعض التفاصيل عن الدوائر المذكوره وسنكمل الموضع فى باقى الدروس
