أدوات القياس المستخدمة في صيانة الهاتف النقال

 السلام عليكم ورحمه الله وبركاته

توجد أدوات قياس هامة وأساسية في صيانة المحمول، ولا يستطيع أي فني صيانة الإستغناء عن تلك الأدوات.

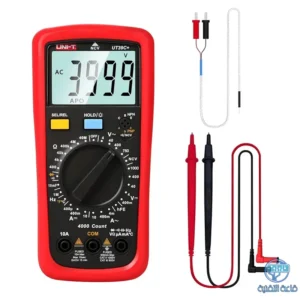

  اولا : الأفوميتر

يستخدم الأفوميتر في صيانة الهاتف المحمول ويتم إستخدامه في وضعين فقط وهما:

وضع الجرس ويستخدم في قياس المسارات والقطع الإلكترونية.

وضع (20 DC) ويستخدم في قياس الشحن والبطارية وسوكت الشحن والفولتيات.

قياس المكونات الإلكترونية بإستخدام الأفوميتر

1- قياس البطارية

تتكون البطارية من 3 أو 4 أطراف وهم كالآتي:

– موجب البطارية (+ VBat)

– موشر حالة وحجم البطارية (bsi)

– سالب البطارية (GND)

– حرارة البطارية (btemp/nfc)

تقاس البطارية بالأفوميتر على وضع (DC 20) حيث يتم وضع طرف الأفوميتر الأحمر على موجب البطارية، ووضع طرف الأفوميتر الأسود على سالب البطارية، لتعطي قيمة فولتية من (3.7) إلى (4.2) فولت.

قياس الشحن وسوكت الشحن باستخدام الأفوميتر

لمعرفة طرفي السالب والموجب في سوكت الشحن (usb) ، نبحث عن أرجل الشحن المثبتة في البوردة العريضة، فيكون أحدها الموجب والأخر السالب.

أما إذا كانت أرجل سوكت الشحن (usb) كلها بحجم واحد فنختار أول واخر طرف من سوكت الشحن ليكون واحد منها الطرف الموجب والآخر الطرف السالب.

عند قياس سوكت الشحن يتم ضبط الأفوميتر على وضع (20 DC) وبعد توصيل الشاحن بسوكت الشحن يجب أن يعطي قيمة تعادل (5) فولت.

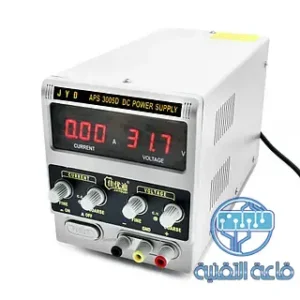

  ثانيا :  جهاز الباور سبلاي

يعتبر من الأدوات المهمه جدا المستخدمة في صيانة الهاتف المحمول، حيث تستطيع باستخدام الباورسبلاي تحديد أعطال الهاتف المحمول الفاصل باور (OFF)، ويوجد منه أنواع مختلفة منها إبتداءا من (1) إلى (5) أمبير

ولكن يفضل الباور سبلاي (5) أمبير، ويوجد بجهاز الباور سبلاي كابل تستطيع من خلاله توصيل الهاتف وتشغيله، حيث يتم ضبط موشر الفولت على قيمة فولتية من 3.7 إلى 4.2 ويفضل أن تكون 4 فولت.

أطراف كابل الباور سبلاي :

– أحمر (موجب) + .

– أسود (سالب) _ .

– أخضر – ازرق (Bsi) .

– أصفر (Btemp) .

أنواع السحبات على جهاز الباور سبلاي

عند فصل الهاتف المحمول باور يجب وضعه على الباور سبلاي لتعرف نوع السحب على هذا الجهاز المهم بالنسبة لفنيين الصيانة.

1- السحب الطبيعي

السحب الطبيعي للهاتف المحمول يبدأ من (50) ملي أمبير إلى (250) ملي أمبير بالنسبة للهواتف العادي التي تمتلك أزرار.

السحب الطبيعي للهاتف المحمول يبدأ من (200) ملي أمبير إلى (800) ملي أمبير بالنسبة للهواتف الذكية سمارت فون التي تعمل باللمس.

عند رؤية الهاتف على الباور سبلاي يعمل طبيعي فيجب التأكد من التالي :

البطارية سليمة أو تالفة.

التأكد من سلامة ريش البطارية وعدم وجود تلامس في أطراف ريش البطارية.

التأكد من سلامة سوكت الشحن وعدم وجود تلامس في أطرافه.

التأكد من سلامة شاشة الهاتف إضاءة وبيانات.

2- السحب المنخفض

الحالة الثانية من حالات سحب الباور سبلاي وهي أن يكون هناك سحب منخفض، فبنسبة كبيرة يكون العطل سوفت وير.

3- السحب العالي

الحالة الثالثة من حالات سحب الباور سبلاي وهي أن يكون هناك سحب عالي حيث يكون هناك قطعة من مكونات الهاتف المحمول تسخن، فيجب تغييرها أو إزالتها.

4- الهاتف لا يسحب

الحالة الرابعة من حالات سحب الباور سبلاي وهي أن يكون الهاتف لا يسحب على الباور سبلاي عند الضغط على مفتاح الباور، في هذه الحالة يجب وضع البطارية بالهاتف المحمول وتوصيل الشاحن، إن ظهرت علامة الشحن فيكون العطل أزرار الباور أو فصل في مساراته، وإن لم يقوم الهاتف بعملية الشحن يكون العطل من ريش البطارية أو (IC) الباور.

5- يعطي صوت على الباور سبلاي

إن قمت بتوصيل الهاتف المحمول على جهاز الباور سبلاي وأعطى صوت فمن الممكن ان يكون هناك مشكله:

توصيل أقطاب الباور سبلاي بريش البطارية معكوسة.

أقطاب الباور سبلاي متلامسة عند التوصيل بالهاتف.

الهاتف المحمول به شورت صريح (قوي).

طريقة معرفة مكان الشورت في بوردة الهاتف المحمول :

عند توصيل الهاتف بجهاز الباور سبلاي نقوم بتقليل الفولت علي الباور سبلاي حتى ينخفض الصوت في قفلة الباور، ونجد أن موشر الأمبير يسحب لوحده وأن هناك قطعة من المكونات الإلكترونية للهاتف المحمول تسخن وهي سبب العطل ويجب تغييرها.

6- يسحب على الباور سبلاي قبل الضغط مفتاح الباور ويعمل

إذا سحب موشر أمبير الباور لوحده قبل الضغط على مفتاح الباور وعمل الهاتف طبيعي يكون الجهاز سليم والعطل في مفتاح الباور.

7- يسحب على الباور سبلاي قبل الضغط على مفتاح الباور ولايعمل

إذا سحب موشر الأمبير لوحده قبل الضغط على مفتاح الباور والهاتف لا يعمل، يكون الهاتف به شورت ضعيف حيث توجد قطعة تسخن داخل الجهاز هي سبب العطل يجب إزالتها أو تغييرها وهنا لنا عودة في تكمله الموضوع ان شاء الله
